قلم ته گرد قلمزنی 110 درجهخرید قلم ته گرد دستگاهی ۱۱۰ درجه ایرانی با آلیاژ فولاد خشکه HSS و شفت ۳ میلیمتر. ابزار ویژه تراش اریب قابهای ضخیم و برادهبرداری پهن در طلا و پلاتین.

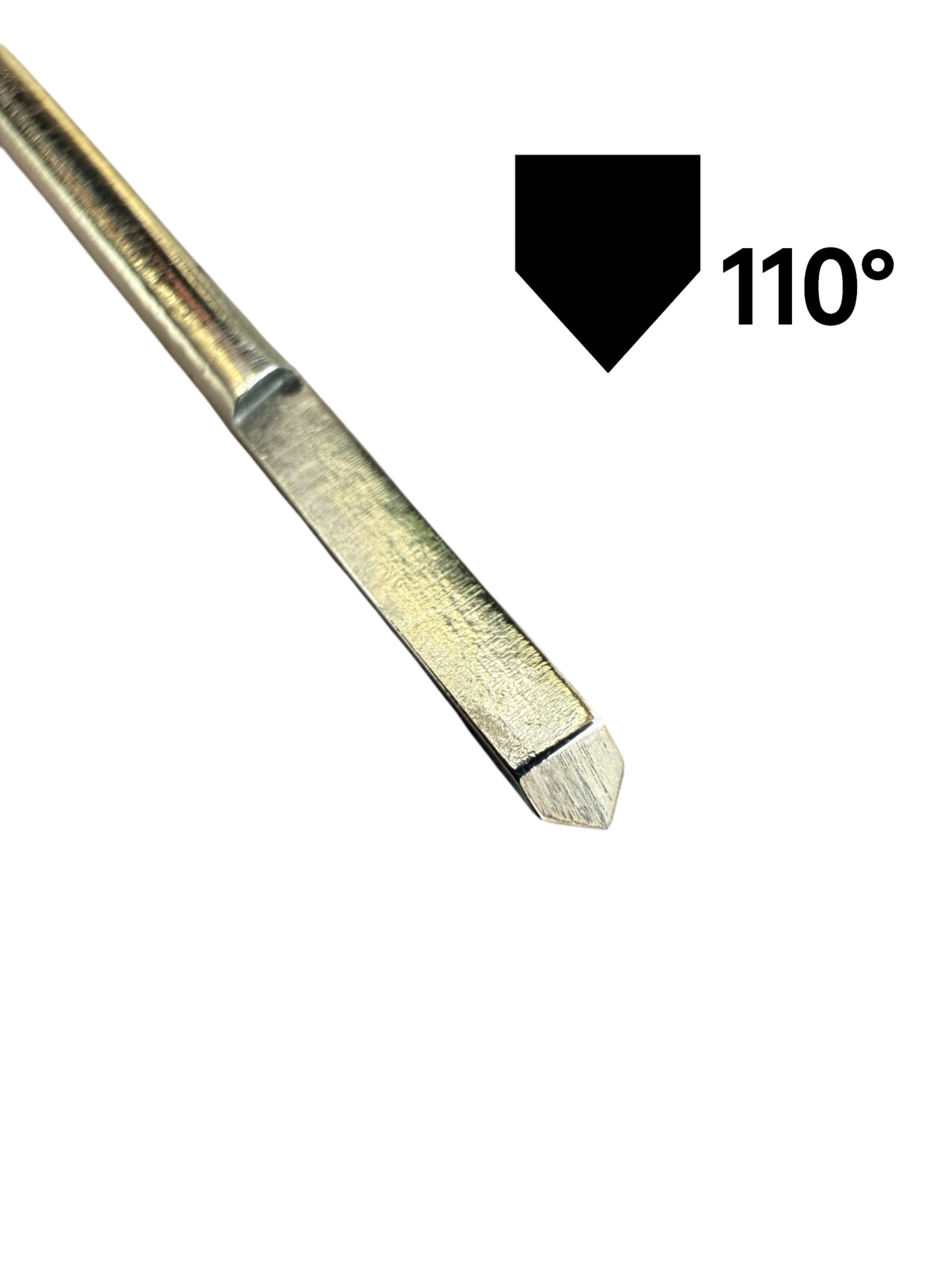

قلم ته گرد دستگاهی 110 درجه ایرانی (Round Shank Graver 110°)، ابزار تخصصی تراشهای اریب عریض و فرمدهی به دیوارههای ضخیم طلا و پلاتین در دستهبندی قلم های ته گرد مخراجکاری و قلمزنی (ابزار مخراج کاری / قلم دستگاهی مخراجکاری) است. این ابزار بدون دسته نیوماتیک، با شفت استوانهای کالیبره شده به قطر 3 میلیمتر تولید شده است تا با فیت شدن کامل درون کولت و قفلکن سریع هندپیس دستگاههای قلمزنی بادی (مانند سیستمهای GRS آمریکا، ان گراور و نمونههای بادی کارگاهی)، از هرگونه ارتعاش زائد جلوگیری کرده و فرکانس پالس ضربه را بدون افت کیفیت منتقل کند.
زاویه ۱۱۰ درجه پیشانی این قلم، یک هندسه بازِ ویژه و بسیار مستحکم است. این زاویه دقیقاً برای استادکارانی طراحی شده است که نیاز به برداشتن بار فلز به صورت مورب و پهن دارند؛ به ویژه در ساخت قاب انگشترهای مردانه سنگین، مدلهای فیلی و تراش دیوارههای پلاتینی که زوایای تیزتر کارایی ندارند. به دلیل پهنای پیشانی، این قلم فشار ضربه بادی را توزیع کرده و بدون ایجاد شیارهای عمیق ناخواسته، سطح مایل را صاف و یکدست رنده میکند. آلیاژ ساخت آن از شمش فولاد تندبر سختکاری شده (HSS خشکه صنعتی) غنی از وانادیوم با پولیش آینهای است که طول عمر لبه تراش آن در برابر ضربات سنگین نیوماتیک، تا دو برابر نمونههای وارداتی ترکیهای و سوییسی ارزیابی میشود.
جدول مرجع و راهنمای مقایسهای ۸ مدل قلم ته گرد دستگاهی (نیوماتیک)
هر یک از زوایای قلمهای ته گرد برای فرآیند خاصی در مخراجکاری و قلمزنی طراحی شدهاند. انتخاب زاویه نامناسب باعث لبپر شدن نگین یا کدر شدن مسیر تراش میشود. جدول زیر مرجع کامل و واقعی اساتید طلاوجواهر است:
| نوع و زاویه قلم ته گرد | پروفایل هندسی نوک قلم | کاربرد اصلی در مخراجکاری و قلمزنی | جایگاه و تکنیک استفاده کارگاهی |
|---|---|---|---|
| قلم ته گرد ۳۰ درجه | فوقالعاده تیز و حاده | سایهزنیهای بسیار ریز، لاینهای مویی مینیاتور و چهرهنگاری | میکروپووه و فضاهای فوقالعاده متراکم زیر لوپ |
| قلم ته گرد ۴۵ درجه | تیز مینیاتوری | خطاندازی اسلیمی، باز کردن چنگهای مایکرو، حکاکی حروف ظریف | سنگهای برلیان پاکتونی و مدالهای مینیاتوری |
| قلم ته گرد ۶۰ درجه | متوسط استاندارد | کارهای عمومی قلمزنی، تراش لبه دیوارهها، ایجاد خطوط اصلی طرح | پایههای جواهر زنانه و رینگهای ست انگشتر |
| قلم ته گرد ۹۰ درجه | گونیا و عمود (V-Shape) | ایجاد برشهای براق دور سنگ (Bright Cut)، دوربری خالص سنگ قاب | پایههای ریلی، باگت و دیوارههای آینهای طلا |
| قلم ته گرد ۱۰۵ درجه | باز و عریض | برداشتن بار طلا اطراف نگین، درآوردن ریشهها، شیارهای شیبدار عمیق | پایههای فلاور بزرگ و انگشترهای تکنگین متوسط |
| قلم ته گرد ۱۱۰ درجه | بازِ زاویهدار ویژه | تراش اریب لبههای قاب دیوارههای ضخیم، برادهبرداری سنگین و پهن | جواهرات مردانه سنگین و کارهای فیلی پلاتین |
| قلم ته گرد ۱۲۰ درجه | فوقالعاده باز و تخت | کفتراشی، مسطح کردن پسزمینه الگوها، خالی کردن فلز اضافی کار | زمینه برداری سینیها، ظروف و پلاکهای بزرگ |
| قلم ته گرد سرگرد | پروفایل محدب (کروی) | گرد کردن چنگها، ایجاد مروارید دور سنگ، تمیزکاری کانالهای مقعر | تکنیکهای چنگنشانی کروی (Bead Setting) و مابین نگینها |
دستورالعمل کاربری و تیز کردن قلم ۱۱۰ درجه نیوماتیک (فوتوفن اساتید)
- تراش پاشنه مایل پهن (Heel Adjustment): برای قلم ۱۱۰ درجه به دلیل سطح تماس عریض آن با فلز، ایجاد یک پاشنه (Heel) با زاویه ۲۰ درجه و طول ۰.۵ میلیمتر روی دیسک دایموند مش ۱۲۰۰ الزامی است. این کالیبراسیون باعث میشود قلم بدون سُر خوردن، طلا را رنده کند.
- مهار ارتعاش شفت در کولت: شفت کالیبره ۳ میلیمتری را تا انتها درون چاک هندپیس فرو ببرید. از آنجا که زوایای باز مثل ۱۱۰ درجه مقاومت فلز را به شدت به هندپیس باز میگردانند، اگر پیچ آلن کلمپ کاملاً سفت نباشد، ضربات فرکانسی هدر رفته و کیفیت سطح تراش موجدار میشود.
- خنککاری مستمر لبه تراش: در زمان سنگ زدن این قلم با سیستمهای اتوماتیک فیکسچر، به دلیل حجم بالای برادهبرداری بدنه HSS، دمای نوک قلم به سرعت بالا میرود. از داغ شدن و تغییر رنگ نوک قلم به آبی خودداری کنید تا ساختار کریستالی فولاد تندبر ایرانی دچار شوک حرارتی نگردد.
ملزومات کارگاهی و ابزارآلات مکمل
جهت تجهیز کامل پکیج مخراجکاری نیوماتیک، ملزومات زیر پیشنهاد میشوند:
- سیستمهای قلمزنی دو دسته بادی: جهت تامین فشار باد پایدار و ضربات فرکانسی پرقدرت.
- کولتهای فولادی ۳ میلیمتری فست چنج (Fast Change): جهت جابجایی مابین زوایای مختلف قلم در چند ثانیه.
- روغن تراش طلاوجواهر (Graver Lube): جهت کاهش اصطکاک سطح عریض ۱۱۰ درجه با پلاتین و طلا سفید عیار بالا.
مزایا و معایب تجربی قلم بر اساس فیدبک اساتید (Pros & Cons)
- استحکام فوقالعاده ساختاری: به دلیل نوک بسیار باز ۱۱۰ درجه، احتمال لبپر شدن لبه برنده حتی در زمان اهرم کردن روی فلزات سخت صفر است.
- عملکرد روان روی سطوح شیبدار: بهترین ابزار برای تراش دیوارههای اریب بدون ایجاد خطوخش یا گودی ناخواسته بر روی پایه انگشتر.
- تراش میکرومتری پایه: قطر شفت ۳.۰۰ میلیمتری، هدررفت انرژی ضربه هندپیس بادی را کاملاً از بین میبرد.
- عدم کارایی در خطوط اصلی اسلیمی: این قلم برای کارهای حجیم و دیواره است؛ برای ایجاد خطوط منحنی اصلی طرح باید از زوایای تیزتری مانند ۶۰ یا ۴۵ درجه استفاده کنید.
- نیاز به تنظیم دقیق PSI فشار باد: به دلیل سطح مقطع بزرگ، دستگاه بادی برای هدایت این قلم نیاز به قدرت ضربه بیشتری نسبت به قلمهای ظریف دارد.
پرسشهای متداول (FAQ)
۱. قلم ته گرد دستگاهی ۱۱۰ درجه چه کاربردی در کارگاه دارد؟
این قلم برای تراشهای اریب عریض، فرمدهی به دیوارههای ضخیم طلا، پلاتین و قاب انگشترهای مردانه سنگین طراحی شده است.
۲. قطر شفت این قلم چقدر است و آیا با دستگاههای بادی سازگار است؟
دارای شفت کالیبره شده ۳ میلیمتری است و کاملاً با انواع هندپیسهای نیوماتیک استاندارد مانند سیستمهای GRS هماهنگ است.
۳. جنس آلیاژ این قلم نیوماتیک چیست؟
از شمش فولاد تندبر سختکاری شده (HSS خشکه صنعتی) غنی از وانادیوم با پولیش نهایی آینهای ساخته شده است.
۴. زاویه و اندازه پاشنه استاندارد (Heel) برای قلم ۱۱۰ درجه چقدر است؟
ایجاد پاشنه با زاویه ۲۰ درجه و طول ۰.۵ میلیمتر روی دیسک دایموند برای جلوگیری از سر خوردن قلم الزامی است.
۵. چرا خنککاری مستمر لبه تراش هنگام تیز کردن اهمیت دارد؟
برادهبرداری بالا دمای نوک را سریع بالا میبرد؛ تغییر رنگ به آبی ساختار کریستالی HSS را تضعیف و قلم را شکننده میکند.
۶. آیا میتوان از این قلم برای خطوط اسلیمی و ظریف استفاده کرد؟
خیر، این زاویه باز برای کارهای حجیم دیواره است و برای خطوط اصلی طرح باید از زوایای ۶۰ یا ۴۵ درجه استفاده شود.
۷. چه تنظیماتی برای فشار باد (PSI) دستگاه بادی نیاز است؟
به دلیل سطح مقطع عریضتر، دستگاه بادی برای هدایت این قلم به ضربات فرکانسی قویتر و تنظیمات پایدارتر نیاز دارد.
۸. چرا سفت بودن کامل شفت در کولت دستگاه مهم است؟
به دلیل بازگشت شدید مقاومت فلز به هندپیس در زوایای باز، عدم سفت بودن پیچ کلمپ باعث هدر رفتن ضربات و موجدار شدن تراش میشود.
۹. مقاومت نوک قلم در برابر شکستگی در کارهای سنگین چگونه است؟
به لطف هندسه باز ۱۱۰ درجه، مقاومت ساختاری نوک بسیار بالا بوده و حتی در زمان اهرم کردن روی فلزات سخت لبپر نمیشود.
۱۰. استفاده از روغن تراش (Graver Lube) چه تاثیری در کار با این قلم دارد؟
اصطکاک سطح عریض ۱۱۰ درجه را با پلاتین و طلا سفید عیار بالا به شدت کاهش داده و حرکت قلم را روانتر میکند.
برای مقایسه تفاوتهای ساختاری این قلم با مدلهای دیگر و یادگیری ترفندهای استفاده از آن روی هندپیس، راهنمای انتخاب و خرید انواع قلم های دستگاهی مخراجکاری را در وبلاگ ابزار نوین مطالعه کنید.
